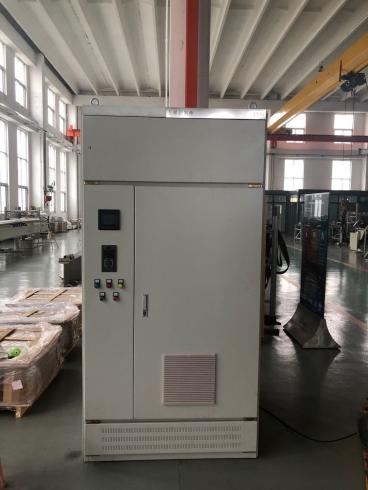

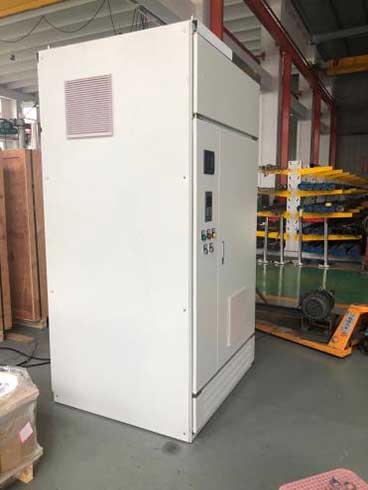

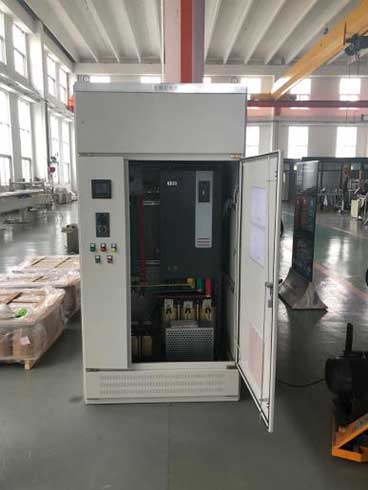

దిఎలక్ట్రికల్ కంట్రోల్ క్యాబినెట్ఎలక్ట్రిక్ సబ్‌మెర్సిబుల్ పంప్ (ESP) యూనిట్ ప్రారంభం మరియు స్టాప్‌ని నియంత్రిస్తుంది, దాని ఆపరేటింగ్ స్థితిని పర్యవేక్షిస్తుంది మరియు రికార్డ్ చేస్తుంది మరియు ఆపరేషన్ సమయంలో అసాధారణ పరిస్థితులు సంభవించినప్పుడు స్వయంచాలకంగా పవర్-ఆఫ్ రక్షణను నిర్వహించే ప్రత్యేక పరికరం. ప్రస్తుతం, నాలుగు రకాల కంట్రోల్ క్యాబినెట్‌లు సాధారణంగా ఉపయోగించబడుతున్నాయి: పవర్-ఫ్రీక్వెన్సీ కంట్రోల్ క్యాబినెట్‌లు, సాఫ్ట్-స్టార్ట్ కంట్రోల్ క్యాబినెట్‌లు, తక్కువ-వోల్టేజ్ వేరియబుల్-ఫ్రీక్వెన్సీ కంట్రోల్ క్యాబినెట్‌లు మరియు మీడియం-వోల్టేజ్ వేరియబుల్-ఫ్రీక్వెన్సీ కంట్రోల్ క్యాబినెట్‌లు.
అంతర్జాతీయ ప్రమాణం:ISO 13628 , IEC 60034 , IEC 60529 , IEC 60947, IEC 60079
జాతీయ ప్రమాణం: GB/T 16750 , GB/T 3797 , GB 4208 , GB/T 14048 , GB 7251.1
పరిశ్రమ ప్రమాణం: API RP 11S1, API 14F
ఎంటర్‌ప్రైజ్ స్టాండర్డ్: AT-ST-013
విద్యుత్ సరఫరా వోల్టేజ్ రక్షణ
మూడు-దశల ప్రస్తుత రక్షణ
ఓవర్‌లోడ్ రక్షణ
అండర్‌లోడ్ రక్షణ
అండర్ వోల్టేజ్ రక్షణ
ఆలస్యంగా ప్రారంభం
ఆలస్యమైన షట్‌డౌన్
ప్రస్తుత రికార్డింగ్
| మోడల్ & స్పెసిఫికేషన్ | రేటింగ్ కరెంట్ (A) | రేట్ చేయబడిన వోల్టేజ్ (V) | A (వెడల్పు) × B (లోతు) × H (ఎత్తు) |
| 1.2kV తరగతి | 50, 80, 100, 120, 150 | 1140 | 460×520×1500 |
| 2.5kV తరగతి | 50, 80, 100, 120, 150 | 2500 | 600×630×1700 |
| 3kV తరగతి | 50, 80, 100, 120, 150 | 3000 | 600×630×1700 |
| 3.6kV తరగతి | 50, 80, 100, 120, 150 | 3600 | 600×630×1700 |
| మోడల్ & స్పెసిఫికేషన్ | రేటింగ్ కరెంట్ (A) | రేట్ చేయబడిన వోల్టేజ్ (V) | A (వెడల్పు) × B (లోతు) × H (ఎత్తు) |
| 1.2kV తరగతి | 50, 80, 100, 120, 150 | 1140 | 460×520×1500 |
| 2.3kV తరగతి | 50, 80, 100, 120, 150 | 2300 | 600×630×1700 |
● ఎత్తు:≤2000మీ
● పరిసర ఉష్ణోగ్రత:-30℃/-22℉ — +50℃/122℉
● సాపేక్ష ఆర్ద్రత:≤85%
●లేపే మరియు పేలుడు పదార్థాలు, ఇన్సులేషన్‌కు తినివేయు వాయువులు మరియు వాహక ధూళి లేనివి
●నిలువు వంపు ≤ 5°తో తీవ్రమైన వైబ్రేషన్ లేని ప్రదేశాలలో ఇన్‌స్టాల్ చేయబడింది
| నం. | పారామీటర్ పేరు | డేటా |
| 1 | ఇన్పుట్ వోల్టేజ్ రేట్ చేయబడింది | 380 V - 480 V ± 10%,3P 380 V - 480 V ± 10%, 3-దశ |
| 2 | రేట్ చేయబడిన ఇన్పుట్ ఫ్రీక్వెన్సీ | 50Hz±10% |
| 3 | అవుట్పుట్ ఫ్రీక్వెన్సీ | 0 - 120 Hz, సర్దుబాటు |
| 4 | అవుట్పుట్ ఫ్రీక్వెన్సీ రిజల్యూషన్ | 0.01Hz |
| 5 | పవర్ సప్లై వోల్టేజీని నియంత్రించండి | AC220V |
| 6 | రేట్ చేయబడిన అవుట్పుట్ పవర్ | 110 kW–630kW |
| 7 | రేట్ చేయబడిన అవుట్పుట్ కరెంట్ | 215A–1188A |
| 8 | అవుట్పుట్ వోల్టేజ్ పరిధి | 0 - ఇన్పుట్ వోల్టేజ్ |
| 9 | రెక్టిఫైయర్ రకం | 6 - పల్స్ డయోడ్ రెక్టిఫైయర్ |
| 10 | ఇన్వర్టర్ ట్రాన్సిస్టర్ రకం | IGBT |
| 11 | బాహ్య కమ్యూనికేషన్ ఇంటర్ఫేస్ | RS485, RS232 |
| 12 | బాహ్య కమ్యూనికేషన్ మోడల్ | కేబుల్ |
| 13 | రక్షణ ఫంక్షన్ | ఓవర్‌లోడ్, అండర్‌లోడ్, షార్ట్ సర్క్యూట్, ఫేజ్ లాస్, ఓవర్ టెంపరేచర్ |
| 14 | శీతలీకరణ పద్ధతి | బలవంతంగా గాలి శీతలీకరణ |
| 15 | ఇన్పుట్ పవర్ ఫ్యాక్టర్ | 0.98 |
| 16 | సమర్థత | "98% |
| 17 | అవుట్పుట్ ఫిల్టర్ | సైన్ వేవ్ |
| 18 | రేటెడ్ డ్యూటీ సైకిల్ | నిరంతర |
| 19 | IP గ్రేడ్ / రక్షణ గ్రేడ్ | IP23 |
| 20 | ఓవర్‌లోడ్ కెపాసిటీ | 150% రేటెడ్ టార్క్, వ్యవధి 60 సె |
| 21 | ఆపరేటింగ్ పరిసర ఉష్ణోగ్రత | -15 ℃ ～ 50 ℃ 5℉ ℉ 122 ℉ |
| 22 | నిల్వ / రవాణా ఉష్ణోగ్రత | -40 ℃ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | పరిసర తేమ | ≤95% (+20 ℃ వద్ద), నాన్-కండెన్సింగ్ |
| 24 | సంస్థాపన ఎత్తు | ≤1000మీ, మించితే డీరేటింగ్ అవసరం |
| 25 | ఇన్పుట్ సైడ్ హార్మోనిక్ కాంపోనెంట్ | H5=36%,H7=17.8%,H11=8.1%,H13=5.3% |
| 26 | ఇన్పుట్ సైడ్ హార్మోనిక్ కంటెంట్ | 5% |
| 27 | నియంత్రణ మోడ్ | మల్టీ-పాయింట్ V/F, వెక్టర్ V/F |
| 28 | ఇన్లెట్ & అవుట్‌లెట్ వైరింగ్ మోడ్ | టాప్ ఇన్ & టాప్ అవుట్, బాటమ్ ఇన్ & బాటమ్ అవుట్ |
| నం. | పారామీటర్ పేరు | డేటా |
| 1 | ఇన్పుట్ వోల్టేజ్ రేట్ చేయబడింది | 380 V - 690 V ± 10%, 3-దశ |
| 2 | రేట్ చేయబడిన ఇన్పుట్ ఫ్రీక్వెన్సీ | 50Hz±10% |
| 3 | అవుట్పుట్ ఫ్రీక్వెన్సీ | 0 - 120 Hz, సర్దుబాటు |
| 4 | అవుట్పుట్ ఫ్రీక్వెన్సీ రిజల్యూషన్ | 0.01 Hz |
| 5 | పవర్ సప్లై వోల్టేజీని నియంత్రించండి | AC 220 V |
| 6 | రేట్ చేయబడిన అవుట్పుట్ పవర్ | 110 kW–900 kW |
| 7 | రేట్ చేయబడిన అవుట్పుట్ కరెంట్ | 202 ఎ–1535 ఎ |
| 8 | అవుట్పుట్ వోల్టేజ్ పరిధి | 0 - ఇన్పుట్ వోల్టేజ్ |
| 9 | రెక్టిఫైయర్ రకం | IGBT |
| 10 | ఇన్వర్టర్ ట్రాన్సిస్టర్ రకం | IGBT |
| 11 | బాహ్య కమ్యూనికేషన్ ఇంటర్ఫేస్ | RS485, RS232 |
| 12 | బాహ్య కమ్యూనికేషన్ మోడ్ | ఫైబర్ ఆప్టిక్ |
| 13 | రక్షణ ఫంక్షన్ | ఓవర్‌లోడ్, అండర్‌లోడ్, షార్ట్ సర్క్యూట్, ఫేజ్ లాస్, ఓవర్ టెంపరేచర్ |
| 14 | శీతలీకరణ పద్ధతి | బలవంతంగా గాలి శీతలీకరణ |
| 15 | ఇన్పుట్ పవర్ ఫ్యాక్టర్ | 0.98 |
| 16 | సమర్థత | "98% |
| 17 | అవుట్పుట్ ఫిల్టర్ | సైన్ వేవ్ |
| 18 | రేటెడ్ డ్యూటీ సైకిల్ | నిరంతర |
| 19 | IP గ్రేడ్ / రక్షణ గ్రేడ్ | IP23 |
| 20 | ఓవర్‌లోడ్ కెపాసిటీ | 150% రేటెడ్ టార్క్, వ్యవధి 60 సె |
| 21 | ఆపరేటింగ్ పరిసర ఉష్ణోగ్రత | -15 ℃ ～ 50 ℃ 5℉ ℉ 122 ℉ |
| 22 | నిల్వ / రవాణా ఉష్ణోగ్రత | -40 ℃ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | పరిసర తేమ | ≤95% (+20 ℃ వద్ద), నాన్-కండెన్సింగ్ |
| 24 | సంస్థాపన ఎత్తు | ≤1000 మీ; మించి ఉంటే డీటింగ్ అవసరం |
| 25 | ఇన్పుట్ సైడ్ హార్మోనిక్ కాంపోనెంట్ | 4% |
| 26 | ఇన్పుట్ సైడ్ హార్మోనిక్ కంటెంట్ | 5% |
| 27 | నియంత్రణ మోడ్ | మల్టీ-పాయింట్ V/F, వెక్టర్ V/F |
| 28 | ఇన్లెట్ & అవుట్‌లెట్ వైరింగ్ మోడ్ | టాప్ ఇన్ & టాప్ అవుట్, బాటమ్ ఇన్ & బాటమ్ అవుట్ |
| నం. | పారామీటర్ పేరు | డేటా |
| 1 | ఇన్పుట్ వోల్టేజ్ రేట్ చేయబడింది | 0.6 KV -2.6 KV±10% |
| 2 | రేట్ చేయబడిన ఇన్పుట్ ఫ్రీక్వెన్సీ | 50 Hz ± 10% |
| 3 | అవుట్పుట్ ఫ్రీక్వెన్సీ | 0 - 120 Hz, సర్దుబాటు |
| 4 | అవుట్పుట్ ఫ్రీక్వెన్సీ రిజల్యూషన్ | 0.01 Hz |
| 5 | పవర్ సప్లై వోల్టేజీని నియంత్రించండి | AC 220 V |
| 6 | రేట్ చేయబడిన సామర్థ్యం | 45 kVA–300kVA |
| 7 | శీతలీకరణ పద్ధతి | బలవంతంగా గాలి శీతలీకరణ |
| 8 | ఇన్పుట్ పవర్ ఫ్యాక్టర్ | >20% లోడ్ వద్ద 0.98 కంటే ఎక్కువ |
| 9 | రేటెడ్ డ్యూటీ సైకిల్ | నిరంతర |
| 10 | IP గ్రేడ్ / రక్షణ గ్రేడ్ | IP20 |
| 11 | ఓవర్‌లోడ్ కెపాసిటీ | 1 గంటకు 120%, 1 నిమిషానికి 150% |
| 12 | ఆపరేటింగ్ పరిసర ఉష్ణోగ్రత | -15 ℃ ～ 50 ℃ 5℉ ℉ 122 ℉ |
| 13 | నిల్వ / రవాణా ఉష్ణోగ్రత | -40 ℃ 55 ℃ -40 ℉ ～ 131 ℉ |
| 14 | పరిసర తేమ | ≤90% (+20 ℃ వద్ద), నాన్-కండెన్సింగ్ |
| 15 | సంస్థాపన ఎత్తు | ≤1000 మీ; మించి ఉంటే డీటింగ్ అవసరం |
●ఎత్తు 1000 మీ మించకూడదు; ఎత్తు 1000 మీ కంటే ఎక్కువ ఉంటే డీటింగ్ అవసరం.
●ఆపరేటింగ్ పరిసర ఉష్ణోగ్రత: -5 ℃ నుండి +40 ℃, రోజువారీ సగటు ఉష్ణోగ్రత +35 ℃ మించకూడదు, పరిసర ఉష్ణోగ్రత వైవిధ్యం 5 ℃/h కంటే ఎక్కువ కాదు. పరిసర ఉష్ణోగ్రత అనుమతించదగిన పరిధిని మించి ఉంటే, తగిన ఎయిర్ కండిషనింగ్ పరికరాలను అమర్చాలి.
●పరిసర గాలి యొక్క గరిష్ట సాపేక్ష ఆర్ద్రత: ≤ 90% (20 ℃ వద్ద); +40 ℃ వద్ద ≤ 50%.
●ఇన్‌స్టాలేషన్ ఫౌండేషన్ తీవ్రమైన కంపనం మరియు షాక్ లేకుండా ఉండాలి, నిలువు వంపు 5% మించకూడదు.
●ఆపరేటింగ్ వాతావరణం వాహక లేదా పేలుడు ధూళి లేకుండా ఉండాలి మరియు లోహాలను తుప్పు పట్టే లేదా ఇన్సులేషన్‌ను దెబ్బతీసే వాయువులు లేదా ఆవిరి లేకుండా ఉండాలి.
●AC ఇన్పుట్ విద్యుత్ సరఫరా యొక్క నిరంతర వోల్టేజ్ హెచ్చుతగ్గులు రేట్ చేయబడిన విలువలో ±10% మించకూడదు.
●AC పవర్ గ్రిడ్ యొక్క ఫ్రీక్వెన్సీ హెచ్చుతగ్గుల పరిధి: 45 Hz–55 Hz, ఫ్రీక్వెన్సీ వైవిధ్యం రేటు సెకనుకు ±1% మించకూడదు.
●మంచి వెంటిలేషన్‌తో మాత్రమే ఇండోర్ ఉపయోగం కోసం; పరికరం పైన మరియు చుట్టూ ఉన్న క్లియరెన్స్‌లు ≥ 700 మిమీ ఉండాలి.
●ఓవర్ వోల్టేజ్, అండర్ వోల్టేజ్, ఓవర్ కరెంట్, ఫేజ్ లాస్ మరియు షార్ట్ సర్క్యూట్‌తో సహా రక్షణలను కలిగి ఉంటుంది.
●ఔట్‌పుట్ కరెంట్, వోల్టేజ్, ఫ్రీక్వెన్సీ మొదలైనవాటిని చూపించడానికి LED డిస్‌ప్లేతో అమర్చబడింది.
●సిస్టమ్ పారామితులను కీప్యాడ్ ద్వారా సెట్ చేయవచ్చు.
●ఇది వేరియబుల్ ఫ్రీక్వెన్సీ మోడ్ మరియు పవర్ ఫ్రీక్వెన్సీ మోడ్ రెండింటిలోనూ పని చేస్తుంది.
●వేరియబుల్ ఫ్రీక్వెన్సీ ఆపరేషన్ కింద, వర్కింగ్ మోడ్ మాన్యువల్ లేదా ఆటోమేటిక్ కావచ్చు.
●ప్రారంభ సమయం మరియు ఆపరేటింగ్ ఫ్రీక్వెన్సీని ఏకపక్షంగా సెట్ చేయవచ్చు.
Q1: వేరియబుల్ స్పీడ్ డ్రైవ్ ఎలక్ట్రికల్ కంట్రోల్ క్యాబినెట్ ప్రధానంగా ఏ పరికరాల కోసం ఉపయోగించబడుతుంది?
A1: ఈ వేరియబుల్ స్పీడ్ డ్రైవ్ కంట్రోల్ క్యాబినెట్ అనేది అధిక-ఉష్ణోగ్రత పంపులు, డీప్ వెల్ పంపులు మరియు రివర్ ఇన్‌టేక్ పంపులు వంటి అన్ని రకాల సబ్‌మెర్సిబుల్ పంపులకు ప్రత్యేక సహాయక పరికరాలు. ఇది ఆయిల్‌ఫీల్డ్ వాటర్ డెలివరీ, డీప్ వెల్ వాటర్ సప్లై మరియు రివర్ వాటర్ ఇంటెక్ ప్రాజెక్ట్‌లకు సరిపోతుంది.
Q2: సాంప్రదాయిక స్థిర-వేగ నియంత్రణతో పోలిస్తే ఫ్రీక్వెన్సీ మార్పిడి నియంత్రణ యొక్క ప్రధాన ప్రయోజనాలు ఏమిటి?
A2: సాంప్రదాయ ఫిక్స్‌డ్-స్పీడ్ కంట్రోల్ బాక్స్‌లతో పోలిస్తే, దివేరియబుల్ స్పీడ్ డ్రైవ్ ఎలక్ట్రికల్ కంట్రోల్ క్యాబినెట్అవసరమైన విధంగా పంపు వేగాన్ని ఉచితంగా సర్దుబాటు చేయవచ్చు. ఇది మరింత శక్తిని ఆదా చేస్తుంది, సాఫ్ట్ స్టార్ట్‌తో పరికరాలు ధరించడాన్ని తగ్గిస్తుంది మరియు పూర్తి భద్రతా రక్షణను కలిగి ఉంటుంది, పంప్ ఆపరేషన్‌ను మరింత స్థిరంగా, సురక్షితంగా మరియు శక్తిని ఆదా చేస్తుంది.
Q3: ఈ నియంత్రణ క్యాబినెట్ కఠినమైన బహిరంగ పని వాతావరణాలకు అనుగుణంగా ఉంటుందా?
A3: అవును. ఈ ఎలక్ట్రికల్ కంట్రోల్ క్యాబినెట్ సీల్డ్ ఇండస్ట్రియల్ షెల్ మరియు అధిక-నాణ్యత అంతర్గత భాగాలను స్వీకరించింది. ఇది డస్ట్‌ప్రూఫ్, వాటర్‌ప్రూఫ్ మరియు యాంటీ-ఇంటర్‌ఫరెన్స్, మరియు ఆయిల్‌ఫీల్డ్, నీటి బావి మరియు నది నీటిని తీసుకునే ప్రాజెక్టుల కోసం తేమ, మురికి మరియు బహిరంగ వాతావరణంలో స్థిరంగా పని చేస్తుంది.

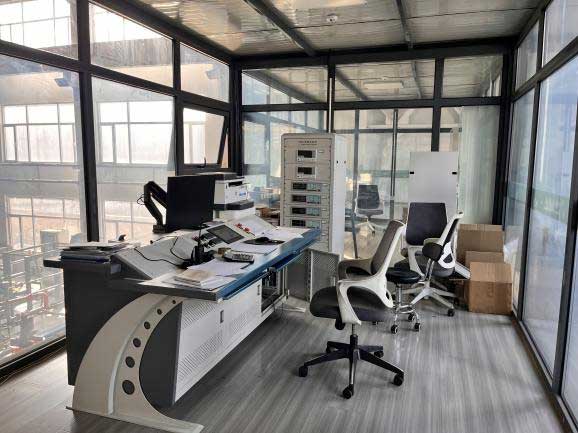

మేము ప్రతి వేరియబుల్ స్పీడ్ డ్రైవ్ ఎలక్ట్రికల్ కంట్రోల్ క్యాబినెట్ కోసం ఖచ్చితమైన నాణ్యత నియంత్రణను అనుసరిస్తాము. సాధారణ సింగిల్-పార్ట్ తనిఖీకి భిన్నంగా, మా క్యాబినెట్‌లన్నీ డెలివరీకి ముందు సరిపోలిన సబ్‌మెర్సిబుల్ పంప్ సెట్‌లతో పరీక్షించబడతాయి. ప్రతి పరికరం పూర్తి రన్నింగ్ టెస్ట్, స్పీడ్ అడ్జస్ట్‌మెంట్ టెస్ట్ మరియు లోడ్ సిమ్యులేషన్ టెస్ట్‌లో ఉత్తీర్ణత సాధిస్తుంది. ఈ నిజమైన పంప్ మ్యాచింగ్ పరీక్ష క్యాబినెట్ మరియు పంప్ మధ్య ఖచ్చితమైన సమన్వయాన్ని నిర్ధారిస్తుంది. స్థిరమైన మరియు విశ్వసనీయమైన ఫీల్డ్ ఆపరేషన్‌కు హామీ ఇవ్వడానికి, పూర్తి సరిపోలిక పరీక్షలో ఉత్తీర్ణత సాధించిన తర్వాత మాత్రమే అన్ని ఉత్పత్తులు డెలివరీ చేయబడతాయి.

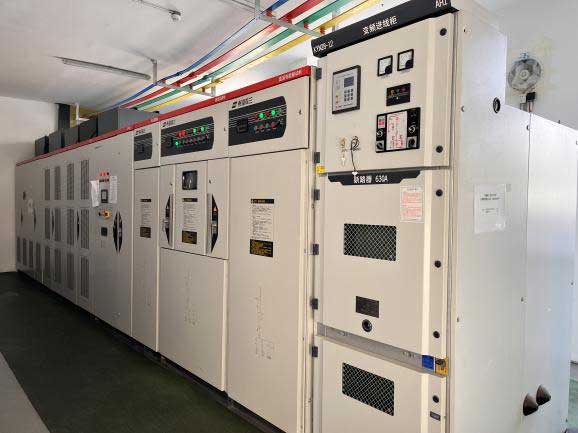

సబ్‌మెర్సిబుల్ పంప్ నియంత్రణ పరికరాలను అభివృద్ధి చేయడంలో మరియు ఉత్పత్తి చేయడంలో మాకు గొప్ప అనుభవం ఉంది. అన్ని వేరియబుల్ స్పీడ్ డ్రైవ్ ఎలక్ట్రికల్ కంట్రోల్ క్యాబినెట్ ఉత్పత్తులు స్థిరమైన నాణ్యత మరియు తక్కువ వైఫల్య రేటుతో ఖచ్చితంగా పరీక్షించబడతాయి. మేము వివిధ పంపులు మరియు పని పరిస్థితులకు సరిపోయేలా అనుకూలీకరించిన పారామితులు మరియు ఫంక్షన్‌లకు మద్దతు ఇస్తున్నాము. మేము పూర్తి ప్రీ-సేల్స్ కన్సల్టేషన్, ఆన్-సైట్ మార్గదర్శకత్వం మరియు అమ్మకాల తర్వాత నిర్వహణ సేవలను అందిస్తాము. మా ఉత్పత్తులు ప్రపంచవ్యాప్తంగా విక్రయించబడుతున్నాయి, వివిధ ఆయిల్‌ఫీల్డ్, నీటి బావి మరియు నదీ జలాలను తీసుకునే ప్రాజెక్టులను ఖర్చుతో కూడుకున్న మరియు స్థిరమైన నియంత్రణ పరిష్కారాలతో అందిస్తున్నాయి.
