నీటిపారుదల కోసం మా కంపెనీ A5QJ సిరీస్ డీప్ వెల్ సబ్మెర్సిబుల్ పంప్ లోతైన నుండి భూగర్భజల వెలికితీత కోసం రూపొందించబడింది బావులు, అలాగే నదులు, రిజర్వాయర్లు మరియు కాలువల నుండి నీటిని తీసుకునే ప్రాజెక్టులు. వ్యవసాయ భూముల నీటిపారుదలలో విస్తృతంగా వర్తించబడుతుంది, పర్వత ప్రాంతాలలో ప్రజలు మరియు పశువుల కోసం గృహ నీటి సరఫరా, ఇది నగరాల్లో డ్రైనేజీకి కూడా అందుబాటులో ఉంది, ఫ్యాక్టరీలు, రైల్వేలు, గనులు మరియు నిర్మాణ స్థలాలు.
1.ఇంటిగ్రేటెడ్ మోటార్ మరియు పంప్ నిర్మాణం, అధిక భద్రత మరియు విశ్వసనీయతతో సబ్మెర్సిబుల్ నీటి అడుగున ఆపరేషన్.
2.బావి కేసింగ్ కోసం ప్రత్యేక అవసరాలు లేవు; పెరుగుతున్న పైప్ సంబంధిత పని ఒత్తిడిని తట్టుకోవాలి.
3.Easy సంస్థాపన, ఆపరేషన్ మరియు నిర్వహణ, చిన్న అంతస్తు స్థలం ఆక్రమణ; పంప్ హౌస్ నిర్మాణం అవసరం లేదు.
4.కాంపాక్ట్ నిర్మాణం మరియు తక్కువ ముడి పదార్థాల వినియోగం.
| అంశం | స్పెసిఫికేషన్ |
| పంప్ రకం | వర్టికల్ డీప్ వెల్ సబ్మెర్సిబుల్ పంప్ |
| నిర్మాణం | బహుళ-దశల సెంట్రిఫ్యూగల్ పంప్ |
| మోటార్ రకం | మూడు-దశల అసమకాలిక సబ్మెర్సిబుల్ మోటార్ |
| రేట్ చేయబడిన వోల్టేజ్ | 380V / 660V |
| ఫ్రీక్వెన్సీ | 50Hz |
| ఫ్లో రేంజ్ | అనుకూలీకరించబడింది |
| హెడ్ రేంజ్ | 900 మీ.ల వరకు |
| సంస్థాపన రకం | నిలువు సంస్థాపన |
| శీతలీకరణ పద్ధతి | నీటితో నిండిన మోటార్ కూలింగ్ |
| మధ్యస్థ ఉష్ణోగ్రత | ≤20℃ |
| PH పరిధి | 6.5–8.5 |
| సాలిడ్ పార్టికల్ కంటెంట్ | ≤0.01% |
1.3-ఫేజ్ AC విద్యుత్ సరఫరా: 50Hz ఫ్రీక్వెన్సీ, రేటెడ్ వోల్టేజ్ 380V లేదా 660V (అనుమతించదగిన సహనం ±5%).
1.ఘన కణ కంటెంట్ ద్రవ్యరాశి ≤ 0.01%.
పంప్ చేయబడిన ద్రవం యొక్క 2.PH విలువ 6.5 నుండి 8.5 వరకు ఉంటుంది.
3.మధ్యస్థ ఉష్ణోగ్రత ≤ 20℃.

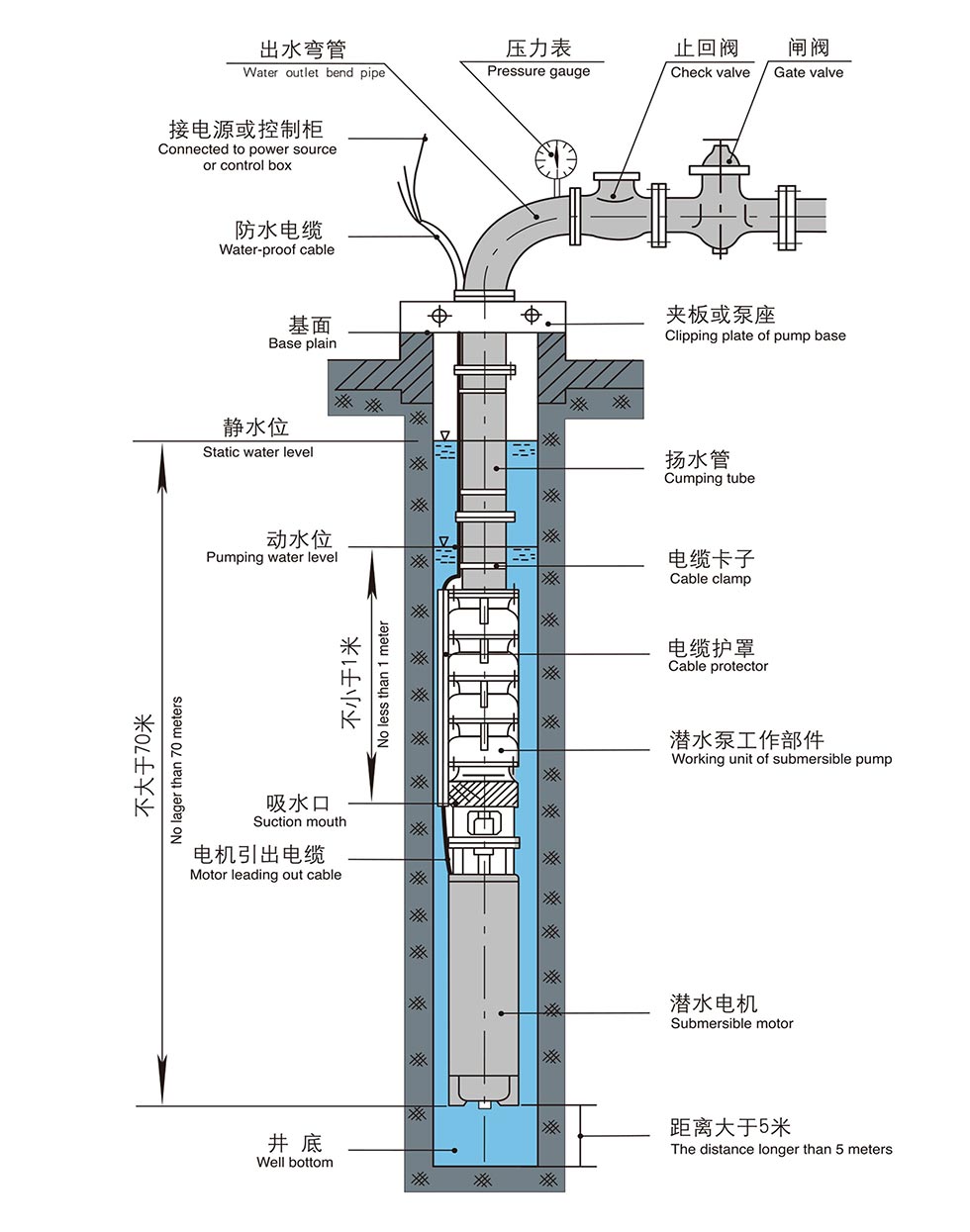

4.నీటిపారుదల కొరకు డీప్ వెల్ సబ్మెర్సిబుల్ పంప్ యొక్క ఇన్లెట్ డైనమిక్ నీటి మట్టానికి కనీసం 1మీ దిగువన ఉండాలి; స్థిర నీటి మట్టం క్రింద గరిష్ట మునిగిపోయే లోతు 70మీ; పంప్ బాటమ్ బావి దిగువ నుండి కనీసం 1మీ క్లియరెన్స్‌ని ఉంచుతుంది.
5.స్మూత్ లోపలి గోడతో మరియు కేసింగ్ తొలగుట లేకుండా నేరుగా బాగా కేసింగ్.

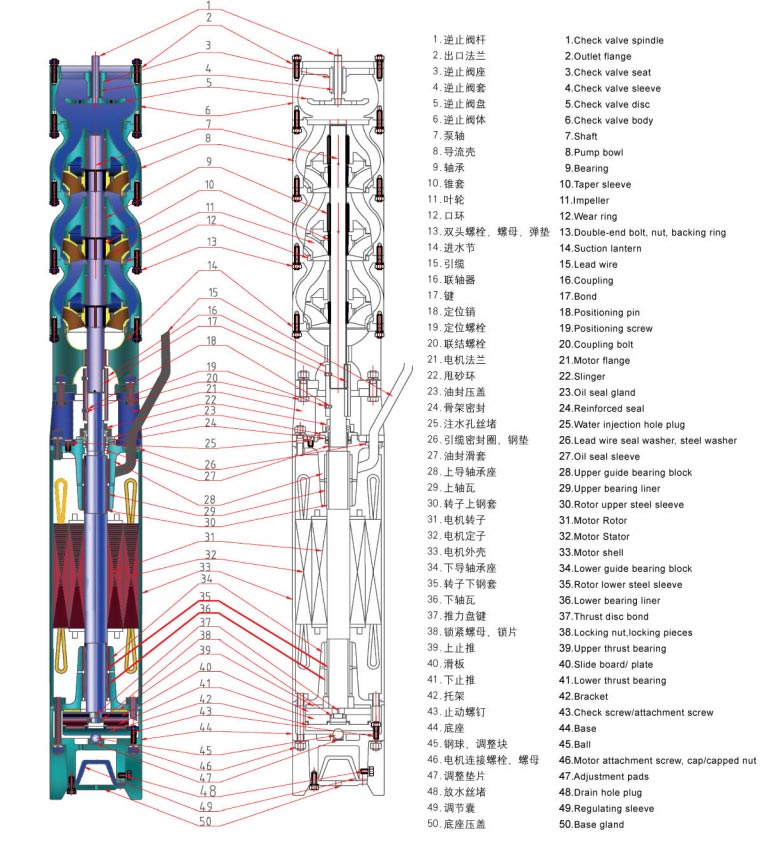

1. నీటిపారుదల కోసం డీప్ వెల్ సబ్మెర్సిబుల్ పంప్ సబ్మెర్సిబుల్ 3-ఫేజ్ అసమకాలిక మోటార్ మరియు పంప్ బాడీని కలిగి ఉంటుంది. మోటారు నేరుగా ఎగువ పంప్ యూనిట్‌తో జతచేయబడుతుంది. టాప్ మోటార్ షాఫ్ట్‌లో అమర్చిన విశ్వసనీయమైన షాఫ్ట్ సీల్ నిరోధిస్తుంది అంతర్గత మోటారు శీతలీకరణ నీరు మరియు పంప్ చేయబడిన మాధ్యమం మధ్య క్రాస్-లీకేజ్, దీర్ఘకాలిక స్థిరమైన ఆపరేషన్‌ను నిర్ధారిస్తుంది.
2. పంప్ సింగిల్-చూషణ బహుళ-దశల నిలువు సెంట్రిఫ్యూగల్ రకం; సరిపోలిన మోటారు నీటితో నిండిన తడి-రకం నిలువుగా ఉంటుంది సబ్మెర్సిబుల్ అసమకాలిక మోటార్, బారెల్-రకం కలపడం ద్వారా కనెక్ట్ చేయబడింది.
3. మోటారు వైండింగ్ నైలాన్-షీట్డ్ PE జలనిరోధిత మాగ్నెట్ వైర్‌ను స్వీకరిస్తుంది; మోటారు కుహరం స్వచ్ఛమైన మంచినీటితో నిండి ఉంటుంది.
4. మోటారు కోసం వాటర్-లూబ్రికేటెడ్ గైడ్ బేరింగ్లు ఉపయోగించబడతాయి. మోటారు దిగువన థ్రస్ట్ బేరింగ్ ద్వి దిశాత్మక అక్షాన్ని కలిగి ఉంటుంది పంపు నుండి థ్రస్ట్. హై-హెడ్ వెర్షన్ దిగుమతి చేసుకున్న వాటితో సరిపోలిన నికెల్-కలిగిన రాగి ఫ్యాన్-ఆకారపు థ్రస్ట్ ప్యాడ్‌లను అమర్చుతుంది అక్షసంబంధ లోడ్ బేరింగ్ కోసం ఫైలోస్ స్లైడింగ్ ప్లేట్లు.
5. అధిక-లిఫ్ట్ మోడల్‌లలో పంపు మరియు మోటారు మధ్య అదనపు అక్షసంబంధ శక్తి బేరింగ్ భాగం వ్యవస్థాపించబడింది, గరిష్టంగా తలపైకి నుండి 900మీ.
1. ప్రారంభానికి ముందు మోటారు కుహరాన్ని శుభ్రమైన మంచినీటితో నింపండి; మంచు పగుళ్లను నివారించడానికి శీతాకాలపు నిల్వ కోసం అన్ని అంతర్గత నీటిని తీసివేయండి.
2. క్రమం తప్పకుండా యూనిట్ యొక్క ఇన్సులేషన్ నిరోధకతను పరీక్షించండి, విలువ 0.5 MΩ కంటే తక్కువగా ఉండకూడదు.
3.స్టాండర్డ్ వారంటీ వ్యవధి: సాధారణ ఆపరేషన్ కింద 1 సంవత్సరం.
ఉదాహరణ: QJ80-100-37
| కోడ్ | అర్థం |
| Q | సబ్మెర్సిబుల్ రకం |
| J | డీప్ వెల్ అప్లికేషన్ |
| 80 | రేట్ చేయబడిన ప్రవాహం: 80 m³/h |
| 100 | రేటెడ్ హెడ్: 100 మీ |
| 37 | మోటార్ పవర్: 37 kW |
పంప్ మోడల్‌ను ఎంచుకునే ముందు, కస్టమర్‌లు కింది సమాచారాన్ని నిర్ధారించాలి:
నీటిపారుదల ప్రాంతం మరియు నీటి డిమాండ్ ప్రకారం అవసరమైన నీటి ఉత్పత్తిని నిర్ణయించండి.
అవసరమైన ట్రైనింగ్ ఎత్తును లెక్కించండి:
• బాగా లోతు
• నిలువు ట్రైనింగ్ దూరం
• పైప్లైన్ ఒత్తిడి నష్టం
• టెర్మినల్ నీటి ఒత్తిడి అవసరాలు
ఇప్పటికే ఉన్న బావి కేసింగ్‌కు తగిన పంపు వ్యాసాన్ని ఎంచుకోండి.
వోల్టేజ్, ఫ్రీక్వెన్సీ మరియు అందుబాటులో ఉన్న విద్యుత్ సామర్థ్యాన్ని నిర్ధారించండి.
నీటి ఉష్ణోగ్రత, PH విలువ మరియు ఘన కణాల కంటెంట్‌ను తనిఖీ చేయండి.
ఈ పారామితులను అందించడం వలన ఎంచుకున్న పంపు ఆశించిన పనితీరును అందించడంలో సహాయపడుతుంది.
| తప్పు దృగ్విషయం | కారణాలు | పరిష్కారాలు |
| తల చేరుకోలేనిది, నీరు గ్రహించలేకపోవడం లేదా తగినంత నీరు విడుదల కావడం లేదు. | 1.అనుమతించబడిన నిమిషంలో డైనమిక్ నీటి స్థాయి పడిపోతుంది. డైనమిక్ నీటి స్థాయి; 2.లిఫ్ట్ పైపులో పగలడం ఉమ్మడి; 3.మోటారు యొక్క రివర్సల్ రొటేషన్; 4.వోల్టేజీలో తగ్గుదల; 5.నిరోధిత నీరు ఇన్లెట్; 6.పాడైన కప్లర్. |
1.బావి లోతును పెంచడానికి పంపు దశ మరియు లిఫ్ట్ పైపును పెంచండి; 2.రిపేర్ బ్రేక్; 3. వైర్ భర్తీ చేయండి కనెక్టర్; 4. వోల్టేజీని తనిఖీ చేయండి; 5.వాష్ వాటర్ ఇన్లెట్; 6.కప్లర్‌ను భర్తీ చేయండి. |
| మోటారు స్టార్టప్‌లో బజ్‌తో పనిచేయడంలో విఫలమవుతుంది. | 1.బేరింగ్ మూర్ఛ; 2.మోటారు యొక్క సింగిల్ ఫేజ్ రన్నింగ్. |
1.పాడైన భాగాలను పరిశీలించండి మరియు మరమ్మత్తు చేయండి; 2. కనెక్ట్ చేసే వైర్‌ని తనిఖీ చేయండి మరియు దశ వైఫల్యాన్ని కనుగొనండి. |
| అతి పెద్ద అమ్మీటర్ పాయింటర్ స్వింగ్ | 1.డైనమిక్ నీటి స్థాయి శోషణ ప్రవేశానికి పడిపోతుంది; 2.అనుమతించిన కింద డైనమిక్ నీటి స్థాయి పడిపోతుంది min.dynamic నీటి స్థాయి; |
1.నీటి విడుదలను తగ్గించండి మరియు మునిగిపోయే లోతును పెంచండి. |
| యూనిట్ యొక్క హింసాత్మక కంపనం | 1.పంప్ కుదురు వంగి ఉంటుంది; యూనిట్ బేరింగ్ భాగం వద్ద 2.వేర్ మరియు కన్నీటి చాలా పెద్దది; 3.చాలా తీవ్రమైనది థొరెటల్; 4.పాడైన కప్లర్. |
1.కుదురును కాలిబ్రేట్ చేయండి; 2.బేరింగ్ను భర్తీ చేయండి; 3.గేట్ వాల్వ్‌ను విస్తరించండి; 4.కప్లర్‌ను భర్తీ చేయండి. |
| ప్రవాహంలో డ్రాప్ | 1. ధరించి ఉంగరం వద్ద వేర్ మరియు కన్నీటి; 2.బ్లాక్డ్ వాటర్ ఇన్లెట్; 3.లిఫ్ట్ పైపుల మధ్య ఉమ్మడి వద్ద లీకేజ్ లేదా పెంకులు. |
1.అరిగిన భాగాలను రిపేర్ చేయండి లేదా భర్తీ చేయండి; 2.వాష్ వాటర్ ఇన్లెట్; 3. కనెక్షన్ భాగాన్ని తనిఖీ చేయండి. |
| ఇన్సులేషన్ రెసిస్టెన్స్‌లో ఆకస్మిక తగ్గుదల | 1.మోటారు కేబుల్ కనెక్టర్ యొక్క పేద నాణ్యత; 2.మోటారు రోటేటర్ వైరింగ్ యొక్క దెబ్బతిన్న ఇన్సులేషన్; 3. ధరించిన కేబుల్. |
1.రీకనెక్ట్ కేబుల్ కనెక్టర్; 2.మోటారు వైరింగ్ మరమ్మతు; 3.రిపేర్ నష్టాలు. |
| విద్యుత్ వినియోగంలో పెరుగుదల (అమ్మీటర్ సూచిక రేట్ కంటే ఎక్కువ విలువ) |
1.Worn బేరింగ్ ఇంపెల్లర్; 2. బేరింగ్ ధరించిన తర్వాత మోటార్ యొక్క ఇంటర్ కాంటాక్ట్; 3.రాపిడి ఇంపెల్లర్ మరియు షెల్ మధ్య. |
1.ఎగ్జామిన్ మరియు రిపేర్ పంప్; 2.Examine మరియు మరమ్మత్తు మోటార్; 3.ప్రవాహాన్ని నియంత్రించండి మరియు మోటారు థ్రస్ట్‌ని తనిఖీ చేయండి బేరింగ్. |
లోతైన బావుల నుండి భూగర్భ జలాలను వెలికితీయడానికి మరియు నీటిని సరఫరా చేయడానికి లోతైన బావి సబ్మెర్సిబుల్ పంప్ ప్రధానంగా ఉపయోగించబడుతుంది నీటిపారుదల, గృహ వినియోగం, పారిశ్రామిక అనువర్తనాలు మరియు ఇతర నీటి బదిలీ ప్రాజెక్టులు.
అవును. ATQJ సిరీస్ వ్యవసాయ భూముల నీటిపారుదల, స్ప్రింక్లర్ వ్యవస్థలు, గ్రీన్‌హౌస్ నీటిపారుదల మరియు ఇతర వాటి కోసం రూపొందించబడింది. వ్యవసాయ నీటి సరఫరా అప్లికేషన్లు.
వినియోగదారులు అందించాలి:
• అవసరమైన ప్రవాహం రేటు
• పంప్ తల
• బాగా లోతు
• బాగా వ్యాసం
• నీటి వనరు సమాచారం
• విద్యుత్ సరఫరా అవసరాలు
అవును. AOTE పంపు ప్రవాహ రేటు, తల, మోటారు శక్తి, వోల్టేజ్ మరియు పదార్థాలతో సహా పంపు పారామితులను అనుకూలీకరించవచ్చు ప్రాజెక్ట్ అవసరాలు.
అనుమతించదగిన సంస్థాపన లోతు ఎంచుకున్న మోడల్ మరియు ఆపరేటింగ్ పరిస్థితులపై ఆధారపడి ఉంటుంది. హై-హెడ్ మోడల్స్ సాధించవచ్చు తలలను 900 మీటర్ల వరకు ఎత్తడం.
ఇన్సులేషన్ రెసిస్టెన్స్, కేబుల్ కండిషన్, ఆపరేటింగ్ కరెంట్ మరియు వాటర్ అవుట్‌పుట్ యొక్క రెగ్యులర్ తనిఖీలను నిర్వహించడానికి సిఫార్సు చేయబడింది స్థిరమైన పనితీరు.
AOTE చాలా సంవత్సరాలుగా పంప్ తయారీలో ప్రత్యేకతను కలిగి ఉంది, దీని కోసం లోతైన బావిలో సబ్మెర్సిబుల్ పంపులను అందిస్తోంది వ్యవసాయ, పారిశ్రామిక మరియు మునిసిపల్ అప్లికేషన్లు. అనుభవజ్ఞులైన ఇంజనీరింగ్ సామర్థ్యం మరియు సౌకర్యవంతమైన తయారీతో ప్రక్రియలు, మేము వివిధ నీటి సరఫరా ప్రాజెక్టులకు ప్రామాణిక నమూనాలు అలాగే అనుకూలీకరించిన పంపు పరిష్కారాలను మద్దతు.
