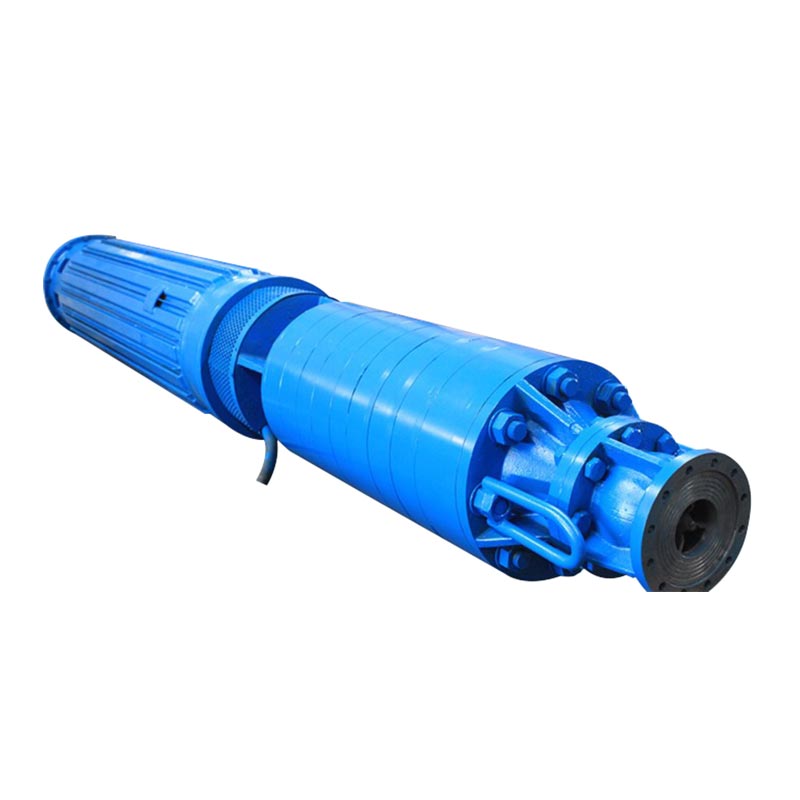

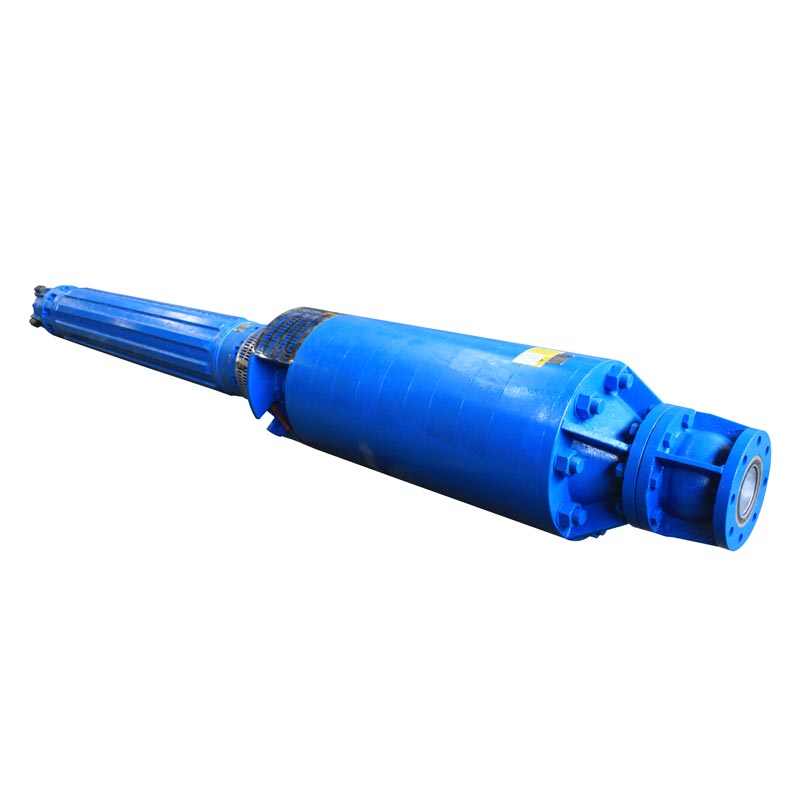

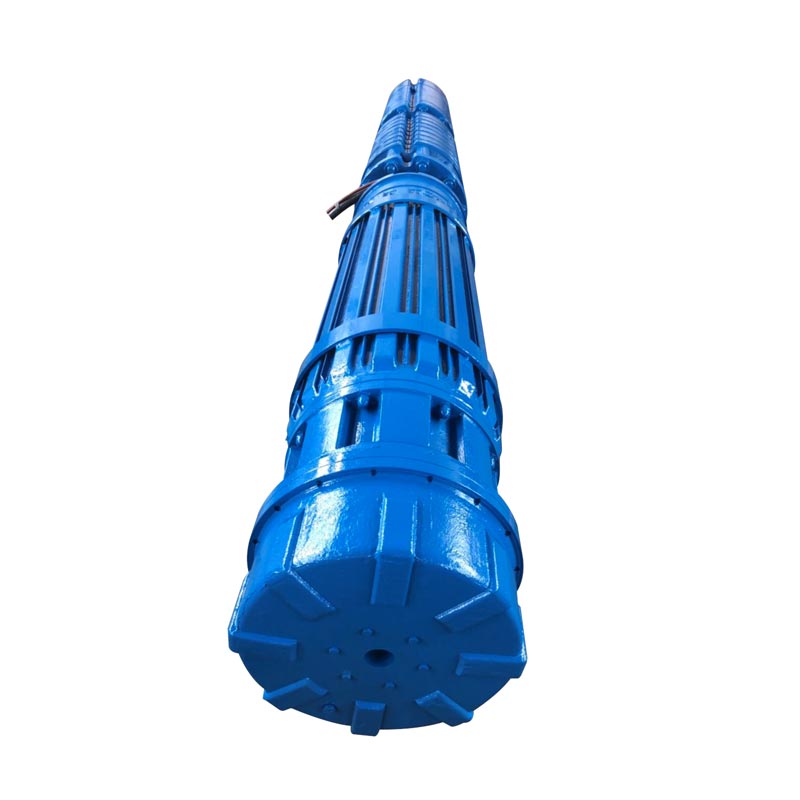

డ్రైనేజీ సబ్మెర్సిబుల్ మైనింగ్ పంప్

మైనింగ్ సామర్థ్యం మరియు భద్రతను ప్రభావితం చేసే ప్రధాన సవాళ్లలో నీరు చేరడం ఒకటి. అదనపు భూగర్భ జలాలు, వర్షపాతం, మరియు భూగర్భ సీపేజ్ ఉత్పత్తికి అంతరాయం కలిగిస్తుంది, పరికరాలను దెబ్బతీస్తుంది మరియు నిర్వహణ ఖర్చులను పెంచుతుంది.

డ్రైనేజ్ సబ్‌మెర్సిబుల్ మైనింగ్ పంప్ హెవీ డ్యూటీ మైన్ డీవాటరింగ్ అప్లికేషన్‌ల కోసం రూపొందించబడింది. ఆపరేషన్ మరియు సుదీర్ఘ సేవా జీవితం అవసరం. అధిక-పనితీరు గల సెంట్రిఫ్యూగల్ హైడ్రాలిక్ సిస్టమ్‌తో రూపొందించబడింది మరియు దృఢమైనది సబ్‌మెర్సిబుల్ మోటార్ టెక్నాలజీ, ఇది లోతైన గనులు, పెద్ద బహిరంగ గుంటలు మరియు పరిసరాలలో కూడా స్థిరమైన నీటి తొలగింపును అందిస్తుంది రాపిడి కణాలను కలిగి ఉంటుంది.

బొగ్గు మరియు రాగి గనుల నుండి బంగారం, టిన్ మరియు డైమండ్ వెలికితీత ప్రదేశాల వరకు, ఈ పంపు నమ్మదగిన డ్రైనేజీని అందిస్తుంది డిమాండ్ పరిస్థితుల్లో పనితీరు.

కీ ప్రయోజనాలు

గరిష్ట కార్యాచరణ విశ్వసనీయత.

అక్షసంబంధమైన థ్రస్ట్ మరియు డ్రా-ఇన్ ఘనపదార్థాలు మరియు సిల్ట్ నుండి యూనిట్‌పై తక్కువ లోడ్, ఎక్కువ కార్యాచరణ విశ్వసనీయత.

సుదీర్ఘ సేవా జీవితం.

కార్యాచరణ విశ్వసనీయత ఎక్కువ, సేవా జీవితం ఎక్కువ. 10 సంవత్సరాలు లేదా అంతకంటే ఎక్కువ కాలం ఉండే HDMని ఫీచర్ చేసే సబ్‌మెర్సిబుల్ మోటార్ పంపుల కోసం.

అధిక ఖర్చు-ప్రభావం.

సుదీర్ఘ సేవా జీవితం మరియు అధిక సామర్థ్యం (90%-ప్లస్ వరకు), నిర్వహణ ఖర్చులు తక్కువగా ఉంటాయి.

సాంకేతిక లక్షణాలు

ప్రవాహ సామర్థ్యం Q: 6000 m'/h వరకు (26500 US gpm)
డెలివరీ హెడ్ H: 1500 మీ (5000 అడుగులు) వరకు
ఒత్తిడి p: 150 బార్ వరకు (2200 Psi)
వేగం n: 3600 rpm వరకు
మోటారు పనితీరు డేటా:
ఫ్రీక్వెన్సీ: 50 Hz/ 60 Hz
వోల్టేజ్ V: 14000 వోల్ట్ల వరకు
మోటార్ పవర్ P: 5000 kW (6700 HP) వరకు
వేగం n: 3600rpm వరకు
ఉష్ణోగ్రత t: 100 ℃ వరకు
మెటీరియల్స్: గ్రే కాస్ట్ ఐరన్, డక్టైల్ ఐరన్, కాంస్య, అల్యూమినియం కాంస్య, డ్యూప్లెక్స్ స్టెయిన్‌లెస్ స్టీల్‌తో సహా మీ అవసరాలకు అనుగుణంగా పదార్థాలు వ్యక్తిగతంగా ఎంపిక చేయబడతాయి.

డ్రైనేజీ సబ్మెర్సిబుల్ మైనింగ్ పంప్ యొక్క నిర్మాణం

1.Pump

(1) సబ్మెర్సిబుల్ పంప్ ఒక సెంట్రిఫ్యూగల్ ఇంపెల్లర్ మరియు ఒక రేడియల్ గైడ్ వేన్ నిర్మాణాన్ని కలిగి ఉంటుంది; ఆపరేషన్ సమయంలో, ద్రవం రేడియల్‌గా లాగబడుతుంది మరియు రేడియల్‌గా విడుదల చేయబడుతుంది;
(2) ఈ సబ్‌మెర్సిబుల్ పంప్ ప్రాథమికంగా ఇంపెల్లర్, సీల్ రింగ్, ఎగువ మరియు దిగువ గైడ్ వ్యాన్‌లు, ఎగువ మరియు దిగువ ఇంటర్మీడియట్ విభాగాలు, చూషణ విభాగం, ఉత్సర్గ విభాగం, పంప్ షాఫ్ట్, ఎగువ థ్రస్ట్ బేరింగ్, గైడ్ వేన్ స్లీవ్ మరియు ఇంటర్మీడియట్ ట్రాన్సిషన్ సెక్షన్‌లను కలిగి ఉంటుంది.
(3) పంప్ యొక్క వర్కింగ్ ఛాంబర్ ఇంపెల్లర్, గైడ్ వ్యాన్‌లు మరియు ఇంటర్మీడియట్ విభాగాలను కలిగి ఉంటుంది. ఇంపెల్లర్, బేరింగ్ స్లీవ్‌లు మరియు స్టీల్ స్లీవ్‌లు రోటర్ అసెంబ్లీని ఏర్పరుస్తాయి, అయితే స్లైడింగ్ బేరింగ్‌లు తిరిగే రోటర్ అసెంబ్లీకి మద్దతుగా చూషణ విభాగం, ఉత్సర్గ విభాగం మరియు ఇంటర్మీడియట్ ట్రాన్సిషన్ విభాగంలో వ్యవస్థాపించబడ్డాయి.
(4) అక్షసంబంధ శక్తులను సమతుల్యం చేయడానికి, ఇంపెల్లర్లు సుష్టంగా అమర్చబడి ఉంటాయి: ఎగువ ప్రేరేపకం సవ్యదిశలో తిరుగుతుంది, అయితే దిగువ ప్రేరేపకం వ్యతిరేక దిశలో వ్యవస్థాపించబడుతుంది. ఆపరేషన్ సమయంలో ప్రేరేపకులచే ఉత్పత్తి చేయబడిన అక్షసంబంధ శక్తులు ఒకదానికొకటి రద్దు చేయబడతాయి మరియు ఏదైనా అవశేష అక్షసంబంధ శక్తి మోటారుకు అనుసంధానించబడిన థ్రస్ట్ బేరింగ్ ద్వారా భరించబడుతుంది, తద్వారా యూనిట్ యొక్క సేవా జీవితాన్ని పొడిగిస్తుంది.
(5) మోటారు బేరింగ్ హౌసింగ్ కప్లింగ్‌తో సమలేఖనం చేయడానికి పంప్ కప్లింగ్ యొక్క రేడియల్ షోల్డర్‌ను ఉపయోగించి రోటర్ ఉంచబడుతుంది మరియు దృఢమైన కనెక్షన్‌ని ఏర్పరచడానికి బోల్ట్‌లతో అక్షసంబంధంగా భద్రపరచబడుతుంది.

2.మోటార్ నిర్మాణం

(1) మోటారులో స్టేటర్, రోటర్, ఎగువ మరియు దిగువ గైడ్ బేరింగ్‌లు, థ్రస్ట్ బేరింగ్‌లు, బేస్, షాఫ్ట్ ఎక్స్‌టెన్షన్ సీల్ ఉంటాయి అసెంబ్లీ మరియు ఇతర భాగాలు.

(2) మోటారు షాఫ్ట్ పొడిగింపు రబ్బరు-రీన్ఫోర్స్డ్ ఆయిల్ సీల్ మరియు మెకానికల్ సీల్ ఉపయోగించి సీలు చేయబడింది.

(3) మోటారు మధ్య ఒత్తిడిని సమతుల్యం చేయడానికి మోటారు దిగువన రబ్బరు విస్తరణ మూత్రాశయం వ్యవస్థాపించబడింది అంతర్గత కుహరం మరియు బాహ్య నీరు మోటారు లోపల ఉష్ణ విస్తరణ మరియు సంకోచం సంభవించినప్పుడు లేదా ఉన్నప్పుడు బాహ్య నీటి స్థాయి హెచ్చుతగ్గులకు గురవుతుంది. మోటారు యొక్క దిగువ భాగం తుప్పు-నిరోధక గాల్వనైజ్డ్ షీట్‌తో కప్పబడి ఉంటుంది మెటల్.

(4) మోటార్ హౌసింగ్ యొక్క బయటి ఉపరితలం శీతలీకరణ రెక్కలు మరియు శీతలీకరణ నీటి మార్గాలను కలిగి ఉంటుంది. ఆపరేషన్ సమయంలో, ది మోటారు లోపలి భాగం నీటితో నిండి ఉంటుంది, ఇది రోటర్ దిగువన ఉన్న ఇంపెల్లర్ ద్వారా ప్రసారం చేయబడుతుంది ఏకరీతి అంతర్గత ఉష్ణోగ్రత. అదే సమయంలో, మోటారు యొక్క బాహ్య ఉపరితలంపై అధిక-వేగవంతమైన నీటి ప్రవాహం వెదజల్లుతుంది హౌసింగ్, శీతలీకరణ రెక్కలు మరియు నీటి కాలువ ఉపరితలాల నుండి వేడి.

(5) మోటార్ యొక్క స్టేటర్ వైండింగ్‌లు అధిక-వోల్టేజ్, నీటి-నిరోధక ఇన్సులేటెడ్ వైర్‌ను ఉపయోగిస్తాయి, ఇది అద్భుతమైన ఉష్ణోగ్రతను అందిస్తుంది నిరోధకత మరియు ఇన్సులేషన్ లక్షణాలు. వైండింగ్ వైర్లు అధిక-వోల్టేజ్, నీటి-నిరోధక విద్యుత్ కేబుల్‌కు అనుసంధానించబడి ఉంటాయి. అదనంగా, నీటిని పర్యవేక్షించడానికి ఉష్ణోగ్రత సెన్సార్లు మూసివేసే చివరల ఉపరితలంపై జతచేయబడతాయి వాటి చుట్టూ ఉష్ణోగ్రత. ఉష్ణోగ్రత సెన్సార్లు నాలుగు-కోర్ కేబుల్కు అనుసంధానించబడి ఉంటాయి; రెండు కేబుల్‌లు ఎగువ గైడ్‌లోని కేబుల్ నిష్క్రమణ రంధ్రాల ద్వారా బయటకు మళ్లించబడతాయి బేరింగ్ హౌసింగ్.

(6) రోటర్ స్క్విరెల్-కేజ్ రకానికి చెందినది, పంజరం రాగి కండక్టర్లతో తయారు చేయబడింది.

(7) ఎగువ మరియు దిగువ గైడ్ బేరింగ్ హౌసింగ్‌లు బేరింగ్ షెల్‌లతో అమర్చబడి ఉంటాయి మరియు థ్రస్ట్ బేరింగ్ ఏర్పాటు చేయబడింది రోటర్ యొక్క దిగువ ముగింపు. థ్రస్ట్ బేరింగ్ అసెంబ్లీ ఎగువ మరియు దిగువ థ్రస్ట్ బేరింగ్‌లు మరియు స్లైడింగ్‌ను కలిగి ఉంటుంది ప్లేట్, ఇది అక్షసంబంధ శక్తులకు మద్దతు ఇవ్వడానికి ఉపయోగిస్తారు; ఎగువ థ్రస్ట్ బేరింగ్ ఒక విభజించబడిన కంకణాకార రకం, అయితే తక్కువ థ్రస్ట్ బేరింగ్ అనేది సెగ్మెంటెడ్ సెక్టార్ రకం.

సాధారణ అప్లికేషన్లు

బొగ్గు మైనింగ్

భూగర్భ బొగ్గు గనుల నుండి భూగర్భ జలాలను సమర్థవంతంగా తొలగించడం.

మెటల్ మైనింగ్

రాగి, బంగారం, టిన్ మరియు డైమండ్ మైనింగ్ డ్రైనేజీ వ్యవస్థలకు అనుకూలం.

ఓపెన్-పిట్ మైనింగ్

పెద్ద మైనింగ్ పిట్‌లలో వర్షపాతం చేరడం మరియు భూగర్భ జలాల నియంత్రణను నిర్వహిస్తుంది.

డీప్ మైన్ డీవాటరింగ్

లోతైన భూగర్భ కార్యకలాపాల కోసం అధిక-పీడన కాన్ఫిగరేషన్.

తరచుగా అడిగే ప్రశ్నలు

Q1: మైనింగ్ సబ్‌మెర్సిబుల్ పంప్ ఏ రకమైన నీటిని నిర్వహించగలదు?

భూగర్భజలం, అవక్షేపం మరియు సస్పెండ్ చేయబడిన కణాలను కలిగి ఉన్న గని నీటి కోసం పంప్ రూపొందించబడింది. మెటీరియల్ ఎంపిక నీటి పరిస్థితులకు అనుగుణంగా అనుకూలీకరించవచ్చు.

Q2: డ్రైనేజీ సబ్‌మెర్సిబుల్ మైనింగ్ పంప్ ఎంత లోతుగా పని చేస్తుంది?

కాన్ఫిగరేషన్‌పై ఆధారపడి, పంప్ 1500 మీటర్ల వరకు డెలివరీ హెడ్‌లను సాధించగలదు, ఇది లోతైన గనికి అనుకూలంగా ఉంటుంది పారుదల అప్లికేషన్లు.

Q3: మైనింగ్ పంపుల కోసం ఏ పదార్థాలు అందుబాటులో ఉన్నాయి?

సాధారణ పదార్థాలలో తారాగణం ఇనుము, సాగే ఇనుము, కాంస్య, అల్యూమినియం కాంస్య మరియు డ్యూప్లెక్స్ స్టెయిన్‌లెస్ స్టీల్ ఉన్నాయి. ది ఎంపిక తుప్పు మరియు రాపిడి అవసరాలపై ఆధారపడి ఉంటుంది.

Q4: వివిధ గనుల కోసం పంపును అనుకూలీకరించవచ్చా?

అవును. పంప్ హైడ్రాలిక్ పనితీరు, మోటార్ వోల్టేజ్, శక్తి, పదార్థాలు మరియు కాన్ఫిగరేషన్ ప్రకారం అనుకూలీకరించవచ్చు ప్రాజెక్ట్ అవసరాలు.
